Системы управления Carel

Системы управления Carel применяются для регулирования температуры, контроля давления, управления компрессорами, оттайкой, вентиляторами испарителя и электронными расширительными вентилями. В состав линейки входят контроллеры разных классов, датчик температуры, преобразователи давления, модуль расширения входов-выходов, выносные терминалы и драйверы исполнительных устройств.

Компания «Русские Медные Трубы» предлагает заказать холодильную автоматику Carel для комплектации камер, витрин, моноблоков, компрессорных станций, чиллеров и технологических установок. Позиция подбирается не по одному температурному диапазону: учитываются напряжение питания, число аналоговых входов, тип зонда, количество реле, коммутируемая нагрузка, требуемый алгоритм, способ монтажа, наличие интерфейса связи.

Цена зависит от выбранной модификации, комплектации заявки и объёма поставки. Наличие, сроки и точная стоимость уточняются при оформлении заказа. Для расчёта достаточно передать код изделия либо описание установки, в которой автоматика монтируется или подлежит замене.

Линейка автоматики Carel

Линейка построена по модульному принципу. Базовое звено - контроллер, который обрабатывает сигналы измерительных входов, выполняет заложенный алгоритм, коммутирует релейные выходы. К нему подключаются зонды, модуль расширения при нехватке каналов, панель оператора, а также драйвер электронного ТРВ, если контур требует регулирования перегрева.

Разделение на компоненты позволяет собирать конфигурацию под конкретную схему без избыточного функционала. Для одиночного агрегата достаточно одного параметрического прибора с двумя-тремя зондами. Для централи с несколькими компрессорами применяется программируемая платформа, к которой добавляются модули ввода-вывода, а обмен данными организуется по полевой шине.

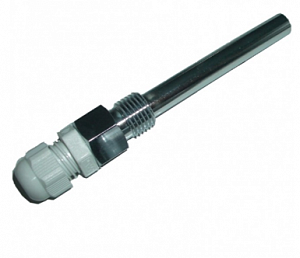

Отдельную группу образуют устройства измерения. Датчик температуры NTC, зонд PT1000, преобразователь давления, датчик влажности подбираются по типу входа контроллера, диапазону измерения, длине кабеля, конструкции гильзы или штуцера. Совместимость проверяется по характеристике сигнала, а не по внешнему сходству корпуса.

Классы контроллеров Carel и их различия

Параметрические приборы настраиваются через меню без написания программы. Алгоритм в них заложен производителем, а инженер задаёт уставку, дифференциал, задержки, периодичность оттайки, пороги аварий. Такое решение применяют для холодильных камер, витрин, шкафов, где логика типовая.

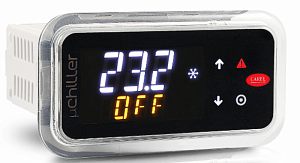

Программируемые контроллеры рассчитаны на объекты со сложной последовательностью управления. В них реализуют ротацию компрессоров, ступенчатое регулирование производительности, поддержание давления конденсации, обработку внешних сигналов, работу с несколькими контурами. Прикладная программа загружается в память, а конфигурация привязывается к конкретной схеме установки.

Отдельно стоят контроллеры для витрин распределённого типа. Они работают в связке с центральным блоком, обмениваются данными по шине, синхронизируют оттайку по группе. Такая архитектура снижает число независимых точек настройки на торговом объекте.

Каждый класс отличается количеством входов-выходов, разрядностью дисплея, наличием часов реального времени, поддержкой протоколов. Перед заменой сопоставляют не название серии, а назначение клемм, характеристики реле, тип питания. Приборы одного семейства с разными индексами модификации не всегда взаимозаменяемы.

Датчики, зонды и модули расширения

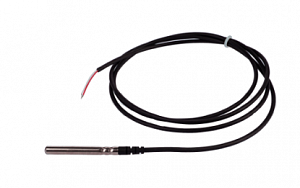

Измерительный тракт определяет точность регулирования. Зонд NTC отличается нелинейной зависимостью сопротивления от температуры, PT1000 - платиновый термометр сопротивления с более линейной характеристикой, применяемый при повышенных температурах, например на нагнетании. Подключение зонда, не соответствующего настройке входа, приводит к ошибке показаний.

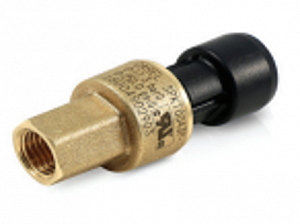

Преобразователь давления выбирается по диапазону измерения, типу выходного сигнала, резьбе присоединения, совместимости с хладагентом. Датчик низкого давления с узким диапазоном обеспечивает лучшее разрешение при расчёте температуры кипения, но недопустим на стороне нагнетания. Для влажной среды и наружной установки учитывают степень защиты корпуса.

Модуль расширения добавляет цифровые входы, релейные выходы или аналоговые каналы, когда штатных ресурсов контроллера недостаточно. Обмен с основным прибором ведётся по шине, что позволяет разнести оборудование по щитам. Число подключаемых модулей ограничено характеристиками платформы, поэтому конфигурация проверяется до заказа.

Длина кабеля зонда влияет на сопротивление линии, а трасса рядом с силовыми проводниками - на уровень помех. Сигнальные цепи прокладывают отдельно, при необходимости используют экранированный кабель с заземлением экрана в одной точке. Место установки зонда выбирают так, чтобы измерение отражало состояние контролируемого объёма, а не поток от нагревателя оттайки.

Управление электронным ТРВ и производительностью

Драйвер электронного расширительного вентиля поддерживает заданный перегрев на выходе испарителя. Для этого используются датчик температуры на всасывающей линии и преобразователь давления кипения, по которым рассчитывается фактическое значение перегрева. Шаговый привод вентиля отрабатывает команды драйвера, изменяя проходное сечение.

По сравнению с термостатическим вентилем электронное регулирование позволяет работать при плавающем давлении конденсации, что влияет на энергопотребление установки. Функции защиты включают контроль низкого перегрева, низкой температуры кипения, высокого давления конденсации. Настройка ПИД-регулятора зависит от типа испарителя, хладагента, тепловой нагрузки.

Инверторное управление компрессором даёт возможность согласовать производительность с текущей нагрузкой. Контроллер задаёт частоту, а преобразователь отрабатывает её в пределах, допустимых для конкретного компрессора. Диапазон частот, время разгона, запретные зоны резонанса берутся из документации компрессора, а не назначаются произвольно.

Для корректной работы связки драйвер - вентиль требуется соответствие типоразмера вентиля холодопроизводительности контура. Совместимость модели привода с драйвером проверяется отдельно: шаговые механизмы разных серий отличаются числом шагов, током обмоток, схемой подключения.

Характеристики

Подбор начинается с определения перечня управляемых узлов и требуемых измерений. Далее проверяются электрические характеристики, монтажное исполнение, потребность в передаче данных на верхний уровень.

Тепловая инерция объекта влияет на настройку порогов аварий. Для камеры с плотной загрузкой задержка сигнализации задаётся с запасом, иначе штатное восстановление режима после открывания двери воспринимается как отклонение. Настройки одной установки не переносятся на другую без пересчёта: различаются объём, изоляция, воздухообмен, мощность агрегата.

Монтаж, конфигурирование, диспетчеризация

Панельное исполнение монтируется в вырез двери щита, DIN-исполнение - на рейку внутри шкафа. Перед подключением сверяются назначение клемм, полярность питания, тип входного сигнала, максимальный ток контактов. Схема другого прибора той же марки не используется как образец: расположение контактов различается между модификациями.

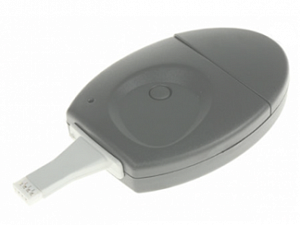

Конфигурирование не сводится к вводу уставки. Проверяются дифференциал, минимальное время работы и паузы компрессора, интервал оттайки, критерий её завершения, режим вентиляторов, пороги сигнализации, уровень доступа к сервисным параметрам. Часть настроек защищается кодом, что исключает изменение режима персоналом объекта.

Подключение к верхнему уровню выполняется по последовательному интерфейсу с поддерживаемым протоколом. Каждому прибору присваивается уникальный адрес, согласуются скорость обмена, формат кадра, топология линии с оконечными резисторами. Физическая совместимость разъёма не означает совместимость обмена данными, поэтому протокол проверяется по модификации.

После пусконаладки контролируется полный цикл: показания зондов, срабатывание реле, выход на уставку, запуск и завершение оттайки, возврат в режим охлаждения, отработка сигнализации. Значения, полученные при наладке, фиксируются - при последующей замене прибора это сокращает время настройки.

Что учесть при замене установленной автоматики

Отказ дисплея, повреждение аналогового входа, залипание реле - типичные причины замены. До заказа стоит убедиться, что неисправность относится к контроллеру: ошибочные показания возникают также при обрыве зонда, окислении контакта, неверном размещении чувствительного элемента.

Новое устройство сопоставляется с существующей схемой по питанию, типам входов, нагрузочной способности выходов, размеру монтажного выреза. Наличие одинакового числа реле не подтверждает совместимость: у одной модификации дополнительный выход отведён под вентилятор, у другой - под оттайку либо аварийный сигнал.

Если точное обозначение снятого прибора не читается, для подбора потребуются сведения о цепи управления, датчиках, исполнительных устройствах, логике цикла. Полезны фотографии лицевой панели, маркировки корпуса, клеммной колодки. Возможность применения аналога согласуется после проверки функций.

Заказать системы управления Carel

Заявка оформляется по коду изделия либо по технической задаче. При комплектации нового щита к запросу прикладывают электрическую схему, спецификацию или техническое задание - это позволяет проверить соответствие входов, выходов, алгоритма управления.

В обращении рекомендуется указать:

• код контроллера, датчика, модуля либо обозначение заменяемого прибора;
• количество по каждой позиции;
• напряжение цепи управления;
• тип и число зондов, диапазоны измерения;
• назначение релейных выходов;
• способ оттайки, наличие управления вентиляторами;
• потребность в драйвере электронного ТРВ, тип привода;
• требования к протоколу связи;
• способ монтажа, регион получения.

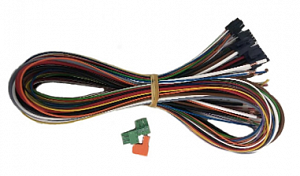

Специалисты сопоставят переданные сведения с характеристиками доступных исполнений, помогут скомплектовать заявку контроллерами, зондами, терминалами, кабельными сборками. При отсутствии точного обозначения подбор ведётся по параметрам контура. Документы по конкретной позиции предоставляются при необходимости и наличии у партии.

Отправьте заявку с перечнем позиций либо описанием холодильной установки, чтобы получить расчёт. Приложение схемы или спецификации ускоряет согласование и снижает риск несовместимости. Специалисты помогут уточнить наличие, согласовать характеристики и заказать системы управления Carel в конфигурации, отвечающей требованиям проекта.
