Холодильная автоматика

Холодильная автоматика

Холодильная автоматика поддерживает заданный режим охлаждения, регулирует подачу хладагента, управляет электроприводом, контролирует отклонения рабочих параметров. В систему входят датчики, контроллеры, исполнительная арматура, реле, преобразователи частоты. Подбор выполняют по холодильной схеме, типу оборудования, рабочей среде, последовательности процессов.

Для небольшой камеры может быть достаточно терморегулятора с оттайкой, защитных реле, силовой коммутации. Централизованное холодоснабжение дополнительно требует координации компрессоров, испарителей, мониторинга.

Направления оборудования в составе системы

Электронный контроллер обрабатывает измерения, клапан регулирует поток, преобразователь частоты меняет скорость двигателя. Совместимость устройств проверяют по сигналам, электрическим характеристикам, допустимым режимам.

Электронное управление температурой

Контроллеры температуры AFrost используются в холодильном оборудовании с разным составом исполнительных устройств. Для естественной оттайки достаточно одной логики управления, для электрического нагрева испарителя требуется другая конфигурация. Электронные системы управления Elitech также подбирают по числу датчиков, выходам, режимам, коммуникационным возможностям конкретной модели.

Электронные системы управления ADAP-KOOL объединяют решения для витрин, камер, компрессорных централей, диспетчеризации. В сложной установке локальное регулирование испарителя связано с работой общей холодильной станции. Совместимые приборы позволяют согласовать регулирование по нагрузке, вести наблюдение за состоянием объекта.

Регулирование хладагента

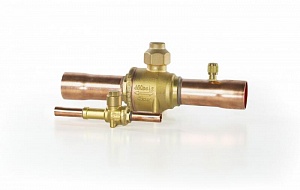

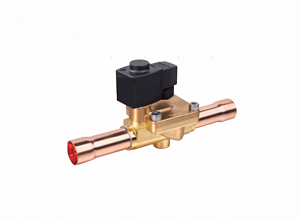

Арматура HONGSEN включает элементы для перекрытия, дросселирования, фильтрации, контроля состояния потока. Коммерческая холодильная автоматика Ридан охватывает запорные, электромагнитные, расширительные, регулирующие устройства, средства контроля. Выбор каждого узла связан с его положением на жидкостной линии, всасывании либо нагнетании.

Промышленная автоматика DOFUN применяется в схемах с регулирующими, запорными, обратными, пилотными клапанами, другими специализированными узлами. Для промышленных контуров особенно важны материал корпуса, совместимость уплотнений, фазовое состояние среды, способ присоединения. Пригодность к аммиаку либо CO₂ подтверждают по конкретному исполнению.

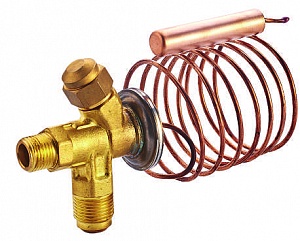

Расширительный клапан выбирают по хладагенту, холодопроизводительности, температуре кипения, доступному перепаду давления. Размер присоединения служит только одним параметром. Избыточно крупное регулирующее сечение может затруднить устойчивую работу на малой нагрузке.

Управление электроприводом холодильного оборудования

Силовая электроника VEDA используется для согласования производительности электропривода с текущей потребностью. Частотное управление вентилятором конденсатора позволяет изменять воздушный поток по давлению либо температуре. Для компрессора допустимый диапазон скорости дополнительно ограничивается условиями смазки, охлаждения, возврата масла.

Устройство плавного пуска управляет разгоном двигателя, но не выполняет непрерывное регулирование частоты в установившемся режиме. Поэтому его выбирают для другой задачи, чем частотный преобразователь. Нужный аппарат определяют по механизму, пусковой нагрузке, требованиям к работе после разгона.

Рабочие параметры в расчёте

Для оценки эффективности используют холодильный коэффициент: COP = Q₀ / P. Здесь Q₀ — отводимая тепловая мощность, кВт; P — потребляемая электрическая мощность, кВт. В расчёте заранее фиксируют границы системы: только компрессор либо весь объект с вентиляторами, насосами, вспомогательными потребителями.

При условных Q₀ = 30 кВт, P = 12 кВт получается COP = 2,5. Если в P учтён только компрессор, результат нельзя напрямую сравнивать с показателем установки, где учтены все потребители. Сопоставление выполняют при одинаковых температурах, нагрузке, методике измерения.

Результат автоматизации зависит от алгоритмов, оборудования, наружных условий, нагрузки. Для оценки изменения энергопотребления используют измерения на сопоставимых режимах.

Подбор взаимосвязанных компонентов

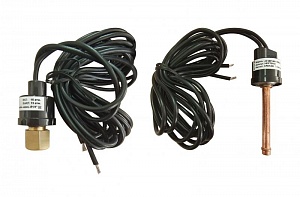

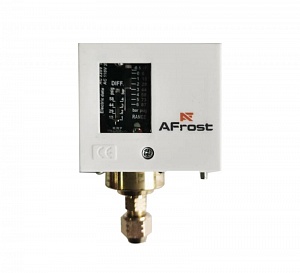

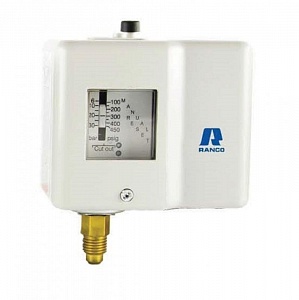

Реле давлений формируют дискретное переключение при достижении порога. Преобразователь давления выдаёт измерительный сигнал для плавного регулирования. Защитную функцию нельзя автоматически возлагать на обычный программный порог: назначение устройства, схема отключения должны соответствовать проекту.

Для комплектации холодильной автоматики требуются:

• схема контура, хладагент, масло, расчётные давления;
• температурные режимы, нагрузка, способ оттайки;
• состав компрессоров, вентиляторов, насосов, клапанов;
• перечень измерений, блокировок, аварийных действий;
• требования к шкафу, связи, архивированию, доступу оператора.

Спецификация должна связывать каждый прибор с его функцией, сигналом, исполнительным устройством. Отдельно проверяют поведение при обрыве датчика, исчезновении питания, потере связи. Для замены полезны полный код оборудования, действующая схема, сохранённые параметры.

FAQ

Можно ли собрать систему из разных брендов

Да, если согласованы электрические сигналы, протоколы, режимы, присоединения. Название бренда само по себе не определяет совместимость. Для электронного клапана дополнительно проверяют тип привода, алгоритм драйвера.

Чем управление отличается от мониторинга

Управление непосредственно меняет состояние исполнительных устройств. Мониторинг отображает, сохраняет, передаёт измерения либо тревоги. Один прибор может выполнять обе функции, но это должно быть предусмотрено его исполнением.

Что нужно для модернизации существующей установки

Нужны рабочая схема, характеристики оборудования, перечень текущих проблем, требуемые режимы. Затем определяют, какие измерения, алгоритмы, исполнительные узлы требуется изменить. Замена только панели управления не всегда устраняет ограничение холодильного контура.

Если проектных данных нет, подбор выполняют по назначению установки, хладагенту, требуемой производительности, схеме трубопровода, условиям эксплуатации.

Где применяется холодильная автоматика

Холодильная автоматика используется в оборудовании для хранения, охлаждения, кондиционирования, технологического холодоснабжения. Она может входить в состав холодильных камер, агрегатов, торговых витрин, сплит-систем, чиллеров, компрессорно-конденсаторных блоков.

В небольших коммерческих установках чаще требуется точная замена одного узла, например ТРВ, реле давления, фильтра-осушителя или соленоидного клапана. В более сложных схемах заявку формируют по нескольким линиям: жидкостной, всасывающей, нагнетательной, управляющей.

Для сервисных организаций важна совместимость с уже установленным оборудованием. Для монтажных компаний важнее согласование автоматики с проектом, трубой, фитингами, расходными материалами, монтажной последовательностью.

При модернизации холодильного контура нужно учитывать не только новый узел, но также состояние трубопровода, изменение хладагента, требования к управлению, доступность места обслуживания. Неподходящее исполнение может потребовать дополнительных переходников или корректировки монтажной схемы.

Как подготовить заявку для расчёта цены

Чтобы купить холодильную автоматику без лишних уточнений, лучше направить в заявку технические данные по каждой позиции. Если часть сведений отсутствует, специалист может запросить дополнительную информацию перед расчётом.

Для расчёта обычно требуются:

• наименование узла, количество, желаемое исполнение;
• тип холодильного оборудования, назначение контура;
• хладагент, линия установки, рабочие режимы;
• диаметр трубы, тип соединения, монтажное положение;
• пропускная способность, производительность или диапазон настройки;
• напряжение катушки, тип контактов, сигнал управления;
• требования к документам, если они нужны по проекту;
• условия получения партии, если заказ включает несколько позиций.

При замене полезно приложить фото старой детали, маркировку, чертёж, проектную спецификацию или техническое задание. Для ТРВ важно указать не только присоединение, но также условия работы испарителя. Для реле давления нужны диапазон срабатывания, тип возврата, электрическая схема.

Если заказчик комплектует объект целиком, заявку можно собрать по узлам холодильного контура. Такой формат удобен для снабжения: в одной спецификации фиксируют автоматику, медную трубу, соединительные элементы, расходные позиции, если они требуются для монтажа.

Цена, наличие и оформление заказа

Цена на холодильную автоматику не является универсальной для всей категории. Она зависит от типа устройства, исполнения, совместимости с хладагентом, диапазона настройки, присоединения, электрических параметров, количества позиций.

Наличие конкретной позиции уточняется при оформлении заявки. Если требуется несколько однотипных узлов, объём партии согласуется отдельно. Сроки поставки зависят от состава заказа, текущей доступности, требований к комплектации.

Документы предоставляются при необходимости и наличии у партии. Перед оформлением можно согласовать, какие документы нужны заказчику для внутренней приёмки, монтажа, передачи на объект или закрытия закупочной процедуры.

Если точная маркировка неизвестна, специалисты помогут подобрать подходящее исполнение по техническим данным. При подборе аналога сравнивают функцию, рабочую среду, присоединение, диапазон, электрические характеристики, монтажные ограничения.

Связь автоматики с трубопроводом холодильной установки

Холодильная автоматика работает в связке с трубопроводом, поэтому присоединительные параметры нельзя рассматривать отдельно от медной трубы. Несоответствие диаметра, типа соединения или монтажного места усложняет установку, а также может потребовать изменения схемы.

При комплектации холодильного контура учитывают расположение клапанов, фильтра-осушителя, смотрового стекла, сервисных участков. Для пайки или резьбового соединения важно заранее определить, какие переходы, фитинги, расходные материалы потребуются на объекте.

Если монтаж выполняется на действующей установке, уточняют доступность участка, направление потока, расстояние до соседних узлов, возможность обслуживания после установки.

Для новых объектов лучше передавать спецификацию вместе со схемой трассы. Так проще согласовать автоматику с трубой, соединениями, изоляцией, требованиями к сервисному доступу.

Заказать холодильную автоматику

В Русских Медных Трубах можно отправить заявку на холодильную автоматику по наименованию, маркировке, чертежу, спецификации или техническому заданию.

Если нужно заказать несколько позиций, заявку комплектуют по согласованному перечню. Для каждой позиции фиксируют назначение, количество, технические характеристики, требования к документам, условия поставки.

Чтобы уточнить цену, наличие или возможность подбора аналога, передайте данные по оборудованию, хладагенту, линии установки, присоединению, диапазонам работы. Чем точнее исходная информация, тем быстрее можно согласовать корректную спецификацию.

Для покупки холодильной автоматики направьте запрос на расчёт.
